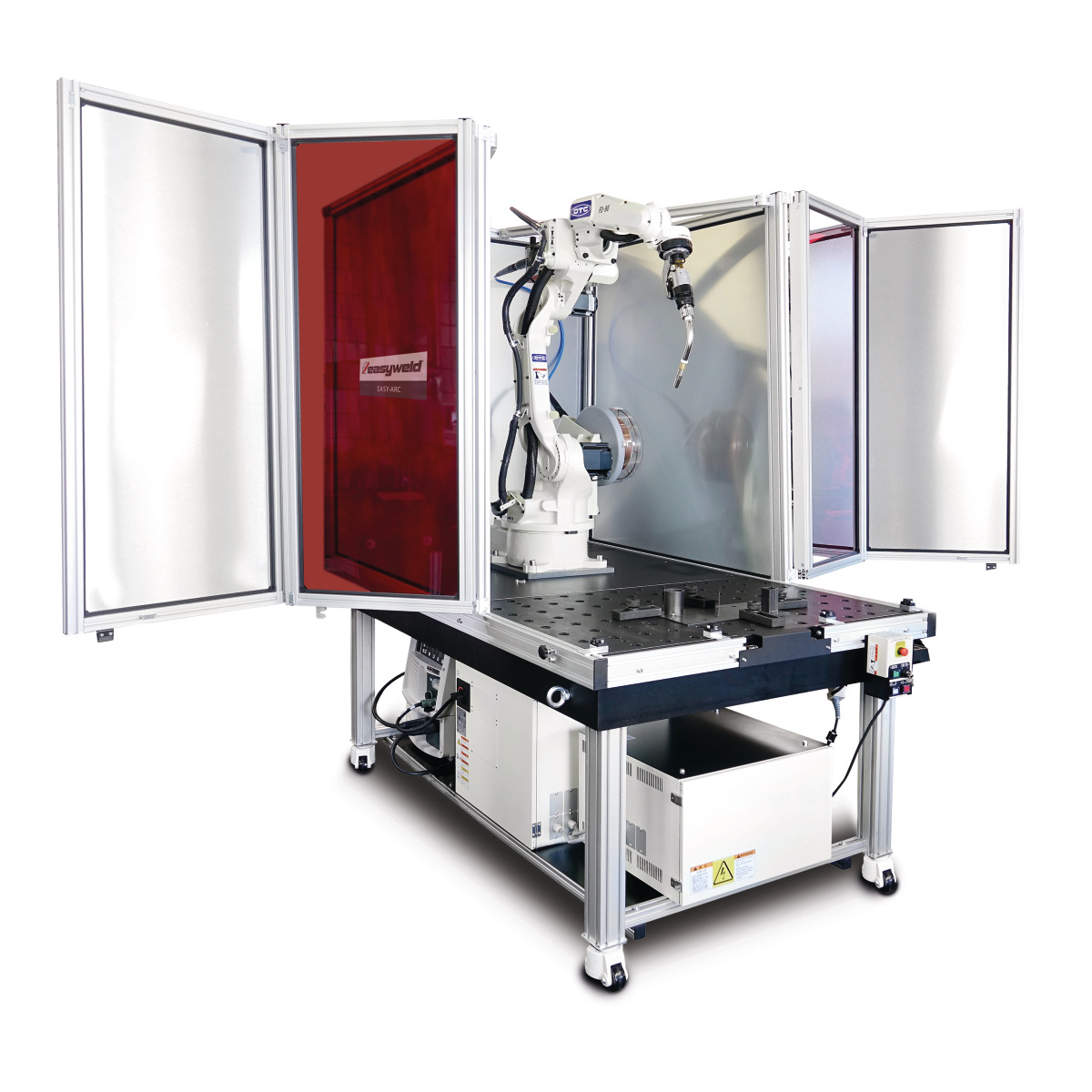

Schweisskraft MIG/MAG-Schweißroboterstation 01.02 FD-B6 Welbee P500L wassergekühlt, Option 01
Die mobile Schweißzelle für den Handwerksbetrieb: Einfach, günstig, sicher
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@stuermer-maschinen.de
Mangel an Fachkräften? Optimierte Fertigung! Fertigungskosten unter Druck?
Der EASY-ARC Schweißroboter ist die Antwort
Kompakt, mobil und schnell einsatzbereit
- Günstig in der Anschaffung
- Fertig montiert und dokumentiert
- Platzsparend und flexibel
Zeitsparende Bedienung
- Einfaches Erstellen des Schweißprogramms über die OTC Easy Teach Steuerung
- Keine aufwendige Schulung notwendig
Stabiler, präziser Schweißroboter
- Körperliche Entlastung der Mitarbeiter
- Optimierte, gleichbleibende Schweißqualität
Sichere Bedienung

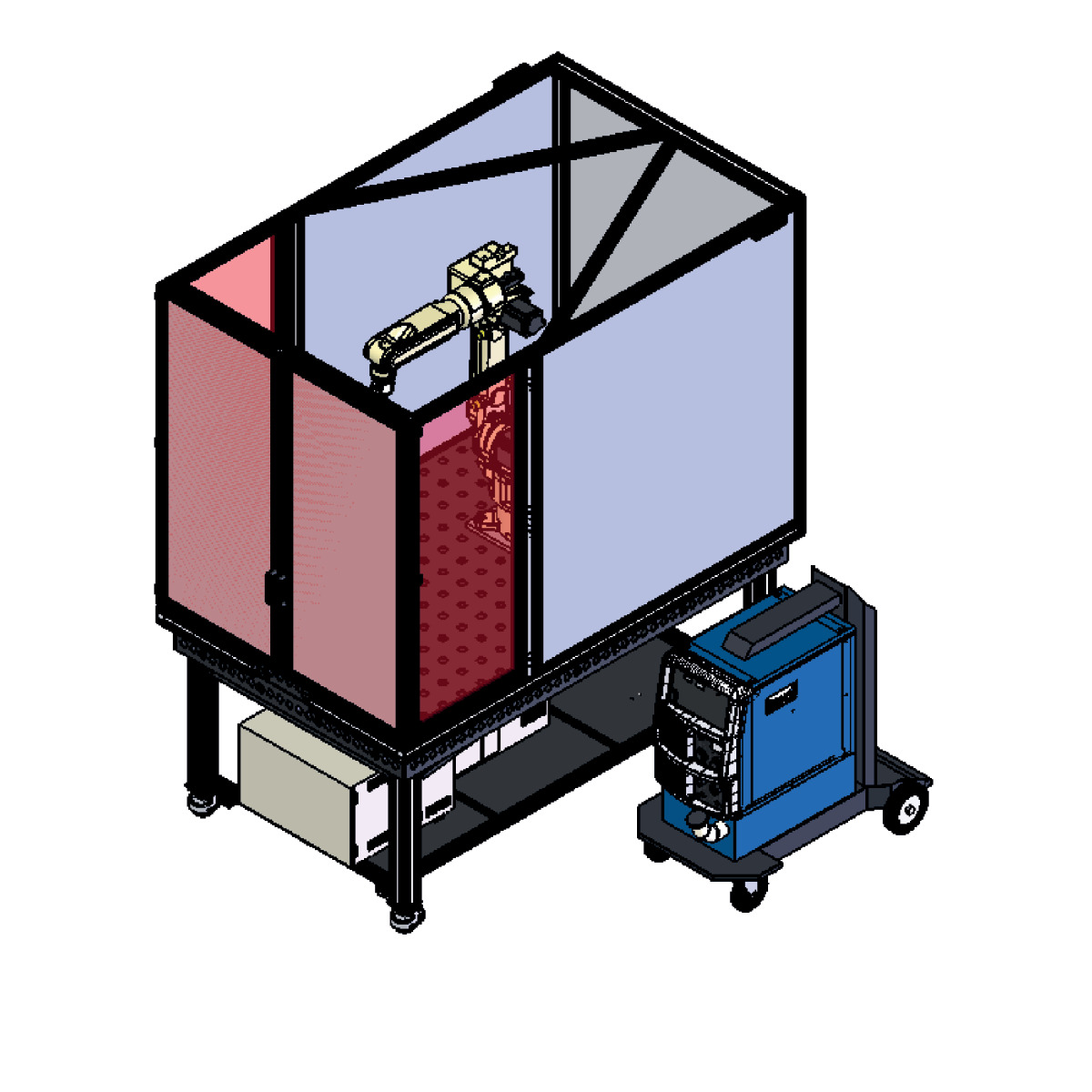

- Schutz vor Zutritt und Blendwirkung durch elektrisch überwachte Leichtbau-Schutzeinhausung
- Sicherheitstechnik mit Monitoring Unit (RMU)
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@stuermer-maschinen.de
- Marke:
- Schweisskraft
- EAN:
- 4036351292302
- Norm:
- 2006/42/EG
- Schaltstufen:
- stufenlos verstellbar
- Tischplatte Material:
- Stahl S355J2+N, Plasmanitriert und BAR-beschichtet
- Kühlart:
- AF
- Verfahren:
- 131/135
- Grundwerkstoffe:
- DIN-CEN ISO/TR 15608
- Typische Anwendungen:
- Anlagenbau, Serienfertigung, Rohrleitungsbau
- Kühlung:
- Wasser
- Leerlaufspannung:
- 74 V
- Anschlussspannung:
- 400 V
- Wirkungsgrad:
- 85,2 %

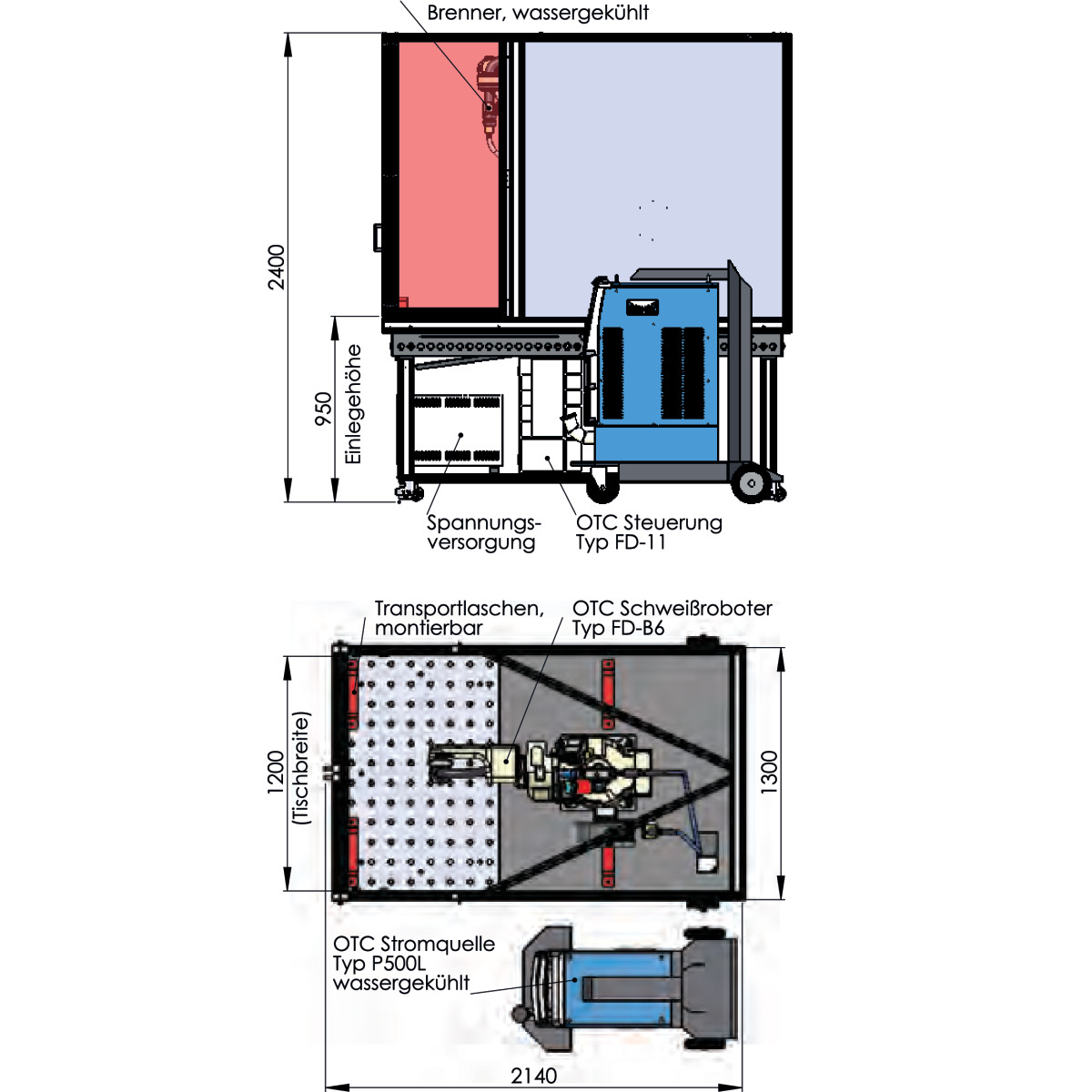

- Länge (Produkt) ca.:
- 2140 mm
- Breite/Tiefe (Produkt) ca.:
- 1380 mm
- Höhe (Produkt) ca.:
- 2400 mm
- Gewicht (Netto) ca.:
- 1250 kg
- Netzfrequenz:
- 50 Hz
- Anschlusskabellänge:
- 5 m
- Einstellbereich MIG/MAG:
- 20 - 500 A
- Einschaltdauer bei max. Strom 40°C:
- 50 %
- Strom bei ED 60% 40°C:
- 500 A
- Strom bei ED 100% 40 °C:
- 410 A
- Drahtvorschubeinheit:
- 4 Rollen
- Drahtvorschubgeschwindigkeit:
- 0 - 22 m/min
- Leistungsaufnahme MIG/MAG:
- 25 kVA
- Leistungsaufnahme im Leerlauf:
- 44 W
- Wassertank Volumen:
- 5 l
- Volumen Gasflasche max.:
- 50 l
- Stromaufnahme:
- 22,9 kVA
- Positive Netzspannungstoleranz:
- 15 %
- Negative Netzspannungstoleranz:
- 15 %
- Blechdicken:
- 1 – 15
- Brennerhals:
- 45 °
- Tischplatte Grundhärte ca.:
- 165 - 220 Vickers
- Tischplatte Oberflächenhärte ca.:
- 450 - 750 Vickers
- Stromquelle Gewicht:
- 80 kg
- Stromquelle Länge:
- 710 mm
- Stromquelle Breite:
- 395 mm
- Stromquelle Höhe:
- 762 mm

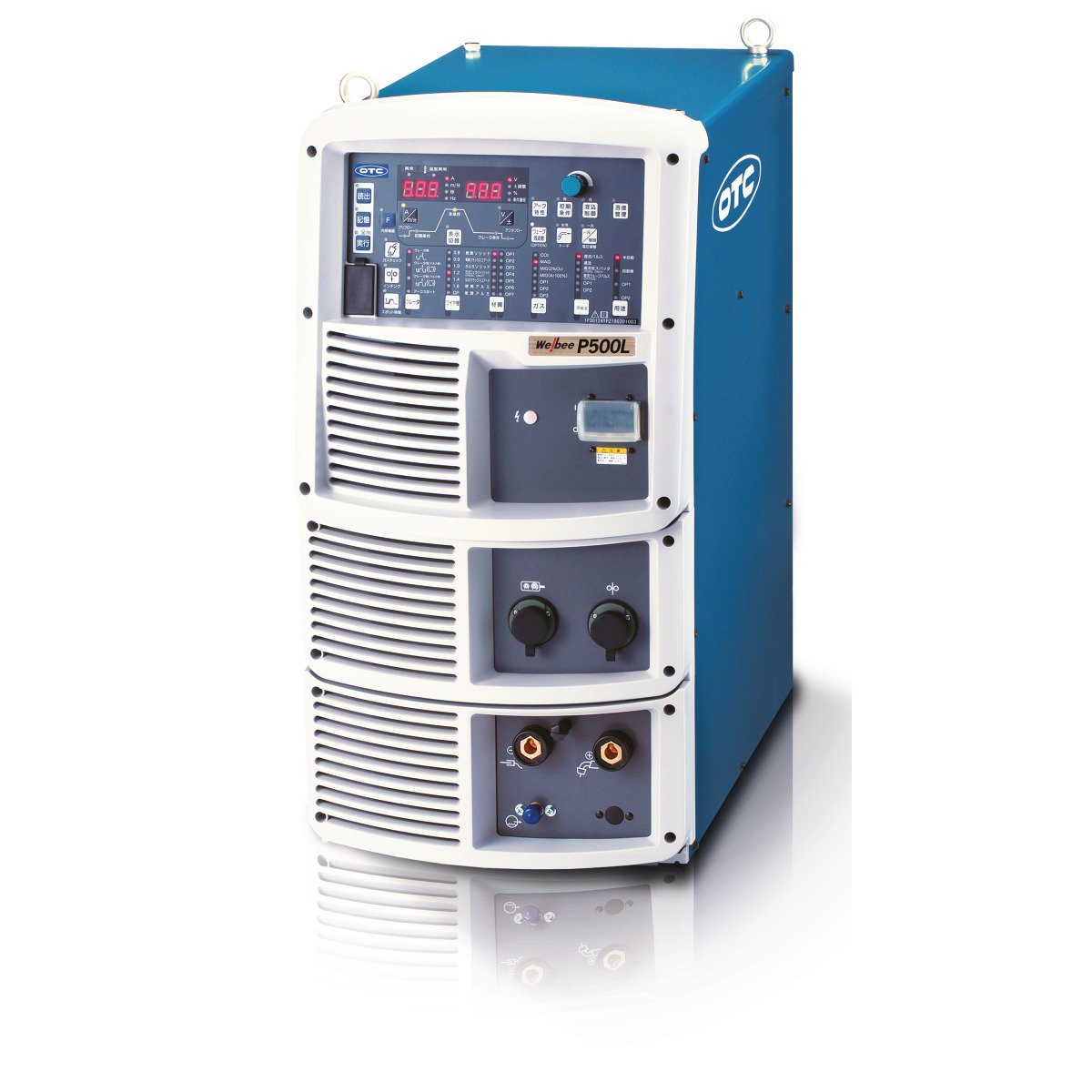

- Schweißgerät:
- Welbee P500L (wassergekühlte Inverter-Puls- Stromquelle)

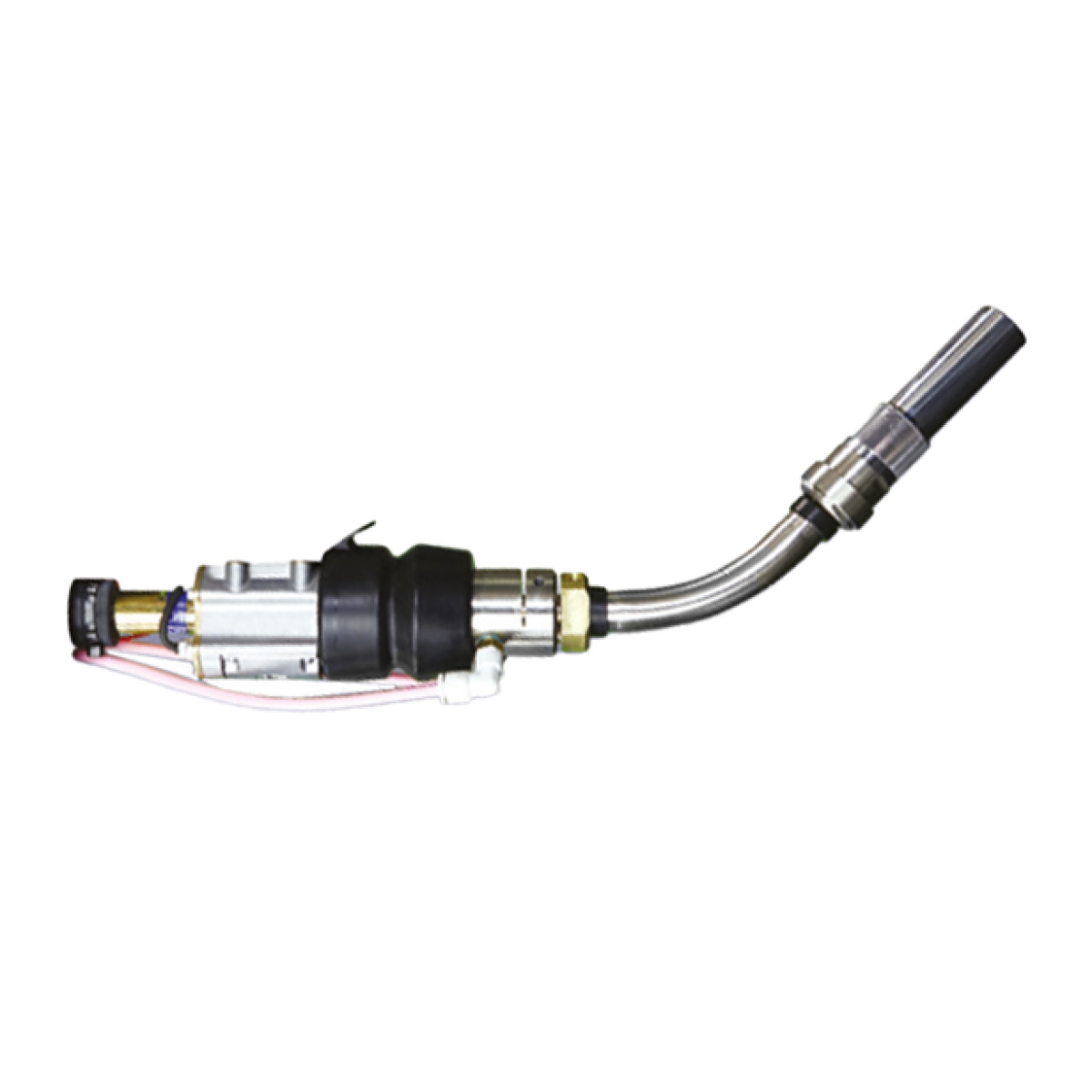

- Brenner:
- RTW5000H, Roboterschweißbrenner mit Zwangsabschaltung

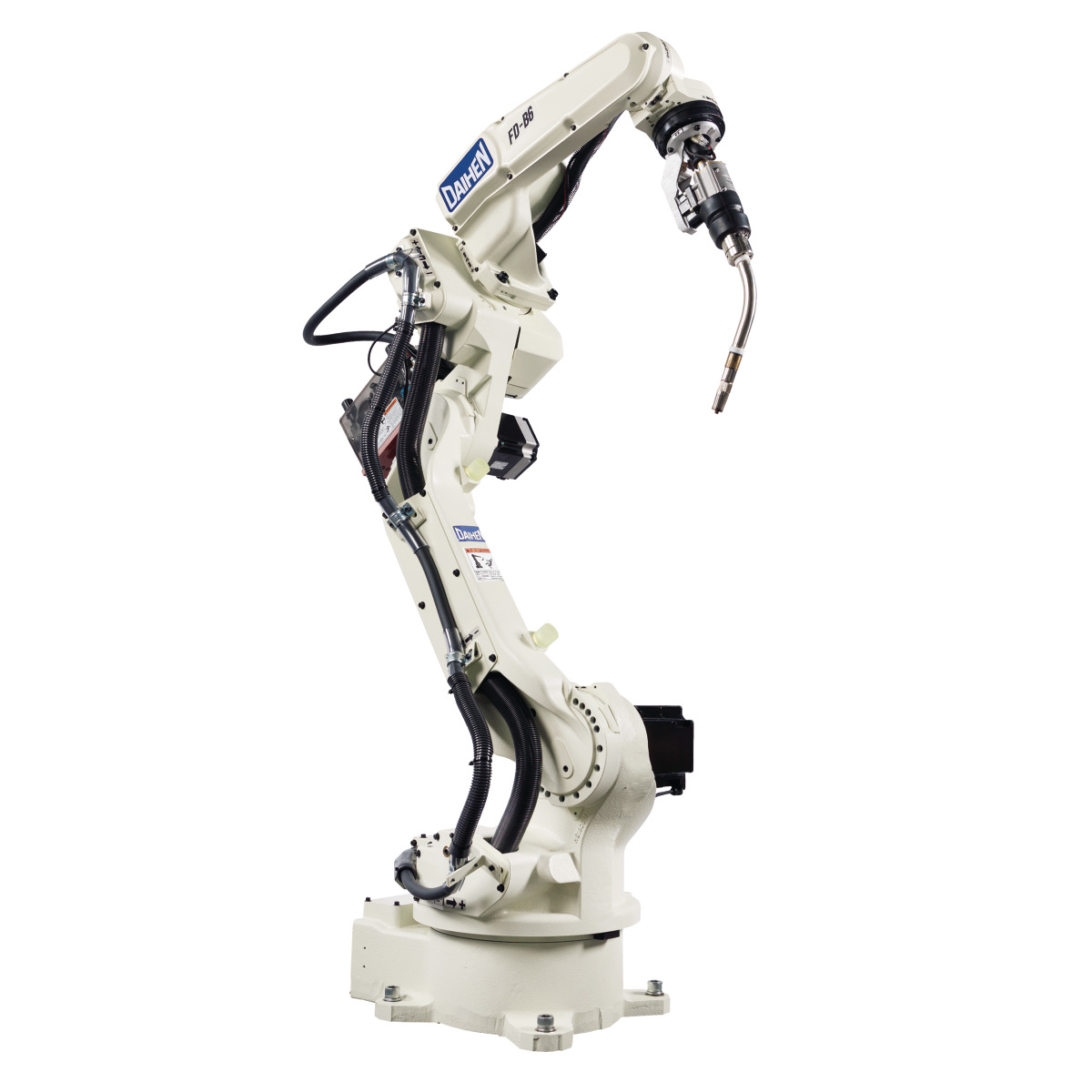

- Schweißroboter:
- Sechsachsiger Roboter FD-B6 mit integrierter Leitungsführung

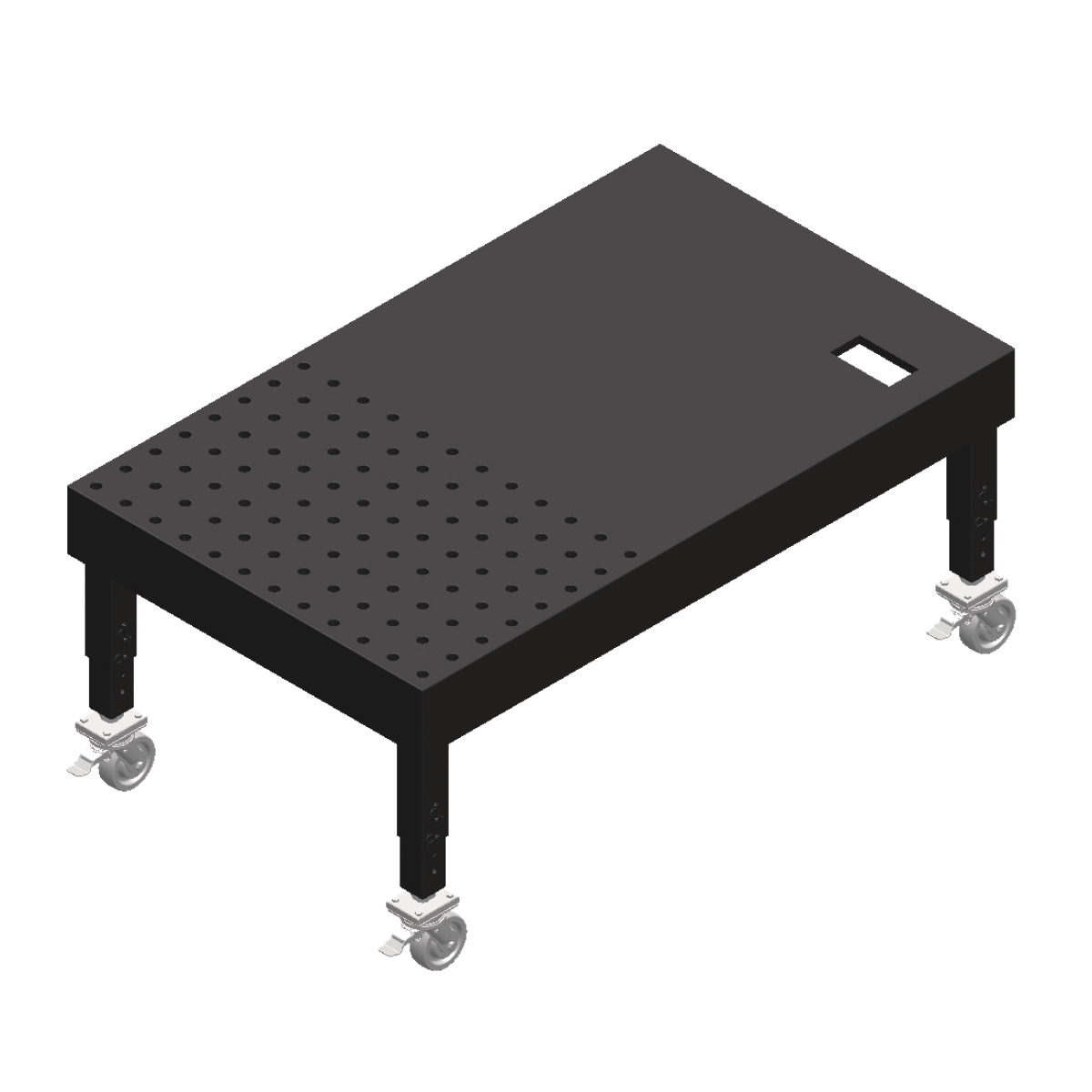

- Schweißtisch:
- 2000 x 1200 mm, 3D-Schweißtisch mit intelligenten Systemrast
- schweißbare Drähte Stahl:
- DIN EN ISO 14341-A
- schweißbare Drähte Edelstahl:
- DIN EN ISO 14343-A
- schweißbare Drähte Aluminium:
- DIN EN ISO 18273
- schweißbare Drähte CuSi:
- DIN EN ISO 24373
- schweißbare Drähte Fülldraht:
- DIN EN ISO 17632-A
- Schweißtisch Länge:
- 2.000 mm
- Schweißtisch Breite:
- 1.200 mm
- Schweißtisch Traglast ca.:
- 1.000 kg
- Schweißtisch Bohrungsdurchmesser:
- 28 mm
- Schweißtisch Bohrungsabstand:
- 100 mm
- Schweißroboter Typ:
- FD-B6
- Schweißroboter Kinematik:
- vertikal artikulierter Roboter
- Schweißroboter Anzahl der Achsen:
- 6
- Schweißroboter Arbeitsbereich max.:
- 1.445 mm
- Schweißroboter maximale Traglast:
- 6 kg
- Schweißroboter maximale Traglast Oberarm:
- 10 kg
- Schweißroboter Wiederholgenauigkeit:
- ± 0,08 mm
- Schweißroboter Antriebssystem:
- AC Servo Motor
- Schweißroboter Umgebungstemperatur:
- 0 - 45 °C
- Schweißroboter Luftfeuchte:
- 20 - 80 %
- Schweißroboter Gewicht:
- 145 kg
- Schweißbrenner Kühlung:
- Wasser
- Schweißbrenner Erstausrüstung Stromdüse:
- Stahl 1,2 mm
- Schweißbrenner maximale Belastung:
- 500 A
- Schweißbrenner Kollisionsschutz:
- B-Typ integriert
- Drahtvorschubrollen angetrieben:
- 2 Rolls
- Herstellerbezeichnung:
- 01.02 FD-B6 Welbee P500L wassergekühlt, Option 01
- Alternative Produktnummer:
- 1850005
- Herstellerinformation:
- Stürmer Maschinen GmbH, Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, DE, +49951965550, info@stuermer-maschinen.de, +49951965550, info@stuermer-maschinen.de
