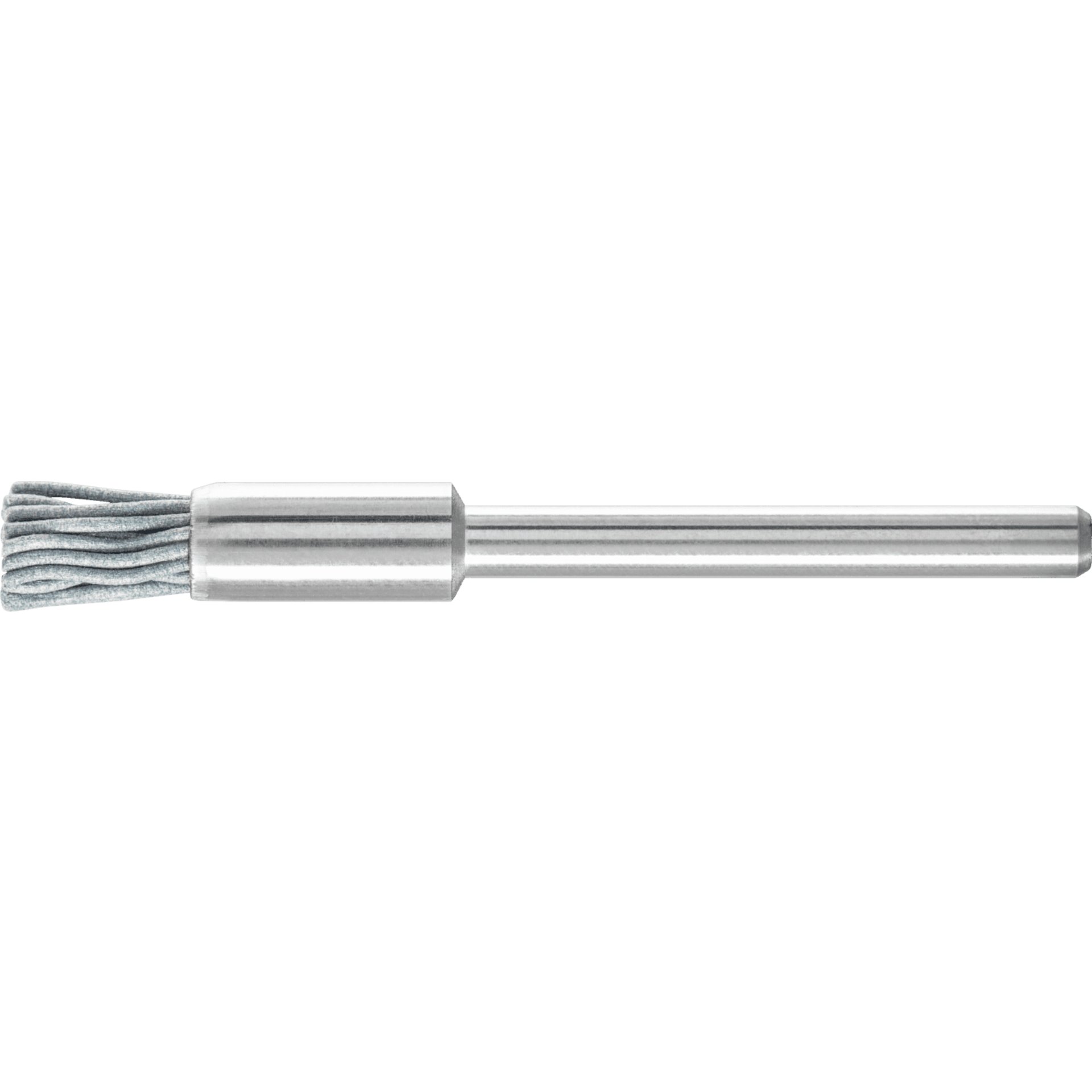

PFERD TOOLS Miniatur-Pinselbürste PBU Ø 5 mm Schaft-Ø 3 mm SiC-Filament-Ø 0,55 mm Korn 320

PFERD TOOLS Miniatur-Pinselbürste PBU Ø 5 mm Schaft-Ø 3 mm SiC-Filament-Ø 0,55 mm Korn 320 Produktbild img1 S
PFERD TOOLS Miniatur-Pinselbürste PBU Ø 5 mm Schaft-Ø 3 mm SiC-Filament-Ø 0,55 mm Korn 320 Produktbild img2 S
PFERD TOOLS Miniatur-Pinselbürste PBU Ø 5 mm Schaft-Ø 3 mm SiC-Filament-Ø 0,55 mm Korn 320 Produktbild img3 S
PFERD TOOLS Miniatur-Pinselbürste PBU Ø 5 mm Schaft-Ø 3 mm SiC-Filament-Ø 0,55 mm Korn 320 Produktbild img1 L
PFERD TOOLS Miniatur-Pinselbürste PBU Ø 5 mm Schaft-Ø 3 mm SiC-Filament-Ø 0,55 mm Korn 320 Produktbild img2 L
PFERD TOOLS Miniatur-Pinselbürste PBU Ø 5 mm Schaft-Ø 3 mm SiC-Filament-Ø 0,55 mm Korn 320 Produktbild img3 L
NEU
Artikelnummer:4007220033067
EAN:4007220033067
Hersteller ID:43200354
  • Höchste Präzision und Effizienz in der Bearbeitung filigraner Werkstücke.
  • Optimales Erreichen von schwer zugänglichen Stellen wie Bohrungen und Hohlräumen durch Aufspreizen des Besatzes bei Rotation.
  • Schleifkörner sind in flexiblen Kunststofffilamenten eingebunden, wodurch der Besatz nicht nur an der Spitze, sondern auch mit den Seiten arbeitet.
ProdukttypSchaft-Pinselbürste
Länge, Gesamt45 mm
ø Außen metrisch5 mm
Ø Schaft metrisch3 mm
Max. RPM25.000 RPM
Ø Besatzmaterial0,55 mm
Länge, Besatz8 mm
RPM, opt., von1.200 RPM
RPM, opt., bis5.000 RPM
Ø Topf5 mm
Korngröße320
AufnahmesystemSchaft
BesatzmaterialSiliciumcarbid (SiC)
Wählen Sie eine andere Variante
Für leichte Bürstarbeiten wie Entgraten, Reinigen und Polieren geeignet. PFERD TOOLS bietet ein breites Programm an Miniaturbürsten für Präzisionsarbeiten an. Diese können auf Biegwellenantrieben, Mikromotoren oder Elektroantrieben eingesetzt werden. Bürsten mit Siliciumcarbid (SiC) eignen sich besonders gut für Entgratarbeiten und zur Oberflächenverbesserung. Kunststoffbesatz hält Temperaturen bis 220° C stand.
Marke:
PFERD TOOLS
EAN:
4007220033067
Produkttyp:
Schaft-Pinselbürste
Korngröße:
320
Aufnahmesystem:
Schaft
Besatzmaterial:
Siliciumcarbid (SiC)
Länge, Gesamt:
45 mm
ø Außen metrisch:
5 mm
Ø Schaft metrisch:
3 mm
Max. RPM:
25.000 RPM
Ø Besatzmaterial:
0,55 mm
Länge, Besatz:
8 mm
RPM, opt., von:
1.200 RPM
RPM, opt., bis:
5.000 RPM
Ø Topf:
5 mm
Herstellerbezeichnung:
PBU 0505/3 SiC 320 0,55
Alternative Produktnummer:
4007220033067
Herstellerinformation:
August Rüggeberg GmbH & Co. KG, Hauptstr. 13, 51709 Marienheide, DE, +49226490, pferd@rueggeberg.com, +49226490, pferd@rueggeberg.com
