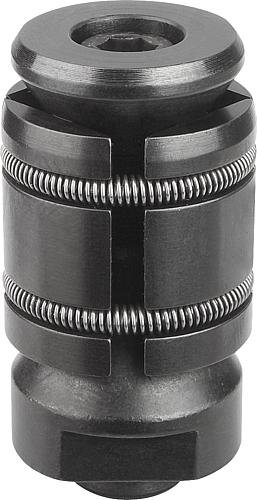

Kipp Zentrierspanner
Werkstoff: Körper aus Stahl. Buchsen aus Vergütungsstahl. Ausführung: brüniert. Hinweis: Der Zentrierspanner ermöglicht das Zentrieren und Spannen eines Werkstückes in der Bohrung. Der Zentrierspanner verfügt über einen großen Hub. Die Produktpalette deckt einen Spannbereich von Ø12 bis Ø30 mm ab. Um die Genauigkeit der Zentrierung zu erhöhen, kann der Zentrierspanner über den Zentrierzapfen (D2) in einer Bohrung fixiert werden. Die Zentriergenauigkeit beträgt +/- 0,2mm. Zentrierspanner mit Innengewinde passen zu Rastersystem M6 (siehe Anwendungsbeispiel).
- Marke:
- Kipp
- Anwendung:
- bearbeitete Teile
- SW:
- 9
- Gewindeart:
- Innengewinde
- SW1:
- 2,5
- Ursprungs-Land:
- FR
- Material Komponente:
- Vergütungsstahl
- Material Grundkörper:
- Stahl
- Benennung:
- Zentrierspanner
- Oberfläche Grundkörper:
- brüniert
- Oberfläche Komponente:
- brüniert

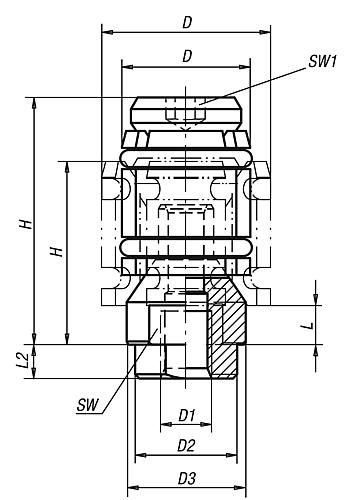

- D1=Gewinde:
- M6
- H min. :
- 22
- Anzieh- drehmoment max. Nm:
- 2,2
- Spannkraft max. kN:
- 1,5
- L min.:
- 4,8
- D=Durchmesser max.:
- 15
- D=Durchmesser min.:
- 12
- Spannart:
- Innenspannung
- Herstellerbezeichnung:
- Heinrich Kipp Werk
- Alternative Produktnummer:
- Var4059245259700
- Herstellerinformation:
- Heinrich Kipp Werk GmbH & Co. KG, Heubergstr. 2, 72172 Sulz, DE, +4974547930, verkauf@kipp.com, +4974547930, verkauf@kipp.com
