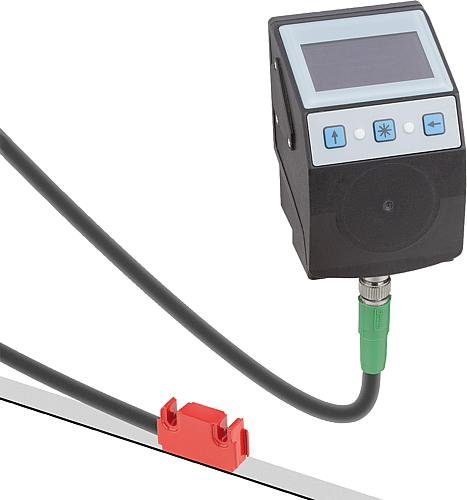

Kipp Magnetband inkremental kodierter Maßstab, 5 mm...
Werkstoff: Magnetband magnetisiertes Kunststoffband. Trägerband Stahl. Abdeckband Edelstahl. Ausführung: Inkremental kodierter Maßstab. Pollänge 5 mm. Bestellbeispiel: K1663.010X1000 Hinweis: Einfache Klebemontage, Selbstkonfektionierung möglich. Die erforderliche Bandlänge berechnet sich aus: Messweg + Sensorlänge "L" + (2 x Vor- bzw. Nachlauf "B"). L = siehe Zeichnung des verwendeten Sensors. B = 10 mm (Vor- und Nachlauf). Temperaturbereich: - Umgebungstemperatur -20…70 °C - Lagertemperatur -40…70 °C Montage: Die Montage erfolgt über ein vormontiertes, doppelseitiges Klebeband und muss anhand der Benutzerinformation durchgeführt werden. Auf Anfrage: Weitere Längen von 0,1…100 m, in 0,1 m Schritten. Beachten: Relative Luftfeuchtigkeit 100%. Eine Betauung ist zulässig. Technische Daten: - Ausdehnungskoeffizient (11 ± 1) x 10-6/K (Federstahl) Zeichnungshinweis: 1) Abdeckband A = 0,176 mm 2) Magnetband M = 1,0 mm 3) Trägerband T = 0,3 mm 4) Klebeband K = 0,1 mm 5) Erforderliche Bandlänge = Messweg + L + 2 x B 6) Messweg
- Marke:
- Kipp
- Produkttyp:
- Magnetband
- Genauigkeit mm:
- 0,1
- Ursprungs-Region:
- 08
- Ursprungs-Land:
- DE
- Material Grundkörper:
- magnetisiertes Kunststoffband
- Benennung:
- Magnetband
- Ausführung 1:
- inkremental kodierter Maßstab
- L=Länge:
- 2000
- B1=Breite:
- 10
- Herstellerbezeichnung:
- Heinrich Kipp Werk
- Alternative Produktnummer:
- Var4059245520589
- Herstellerinformation:
- Heinrich Kipp Werk GmbH & Co. KG, Heubergstr. 2, 72172 Sulz, DE, +4974547930, verkauf@kipp.com, +4974547930, verkauf@kipp.com
