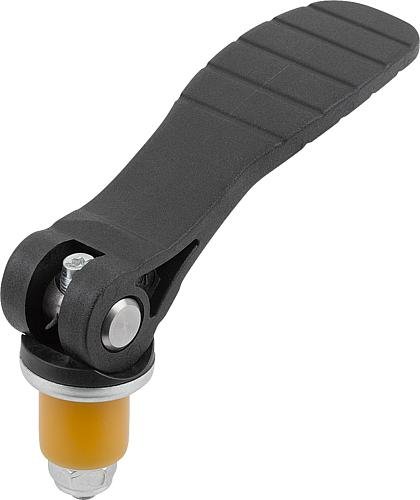

Kipp Exzenterhebel mit Elastomerverschluss

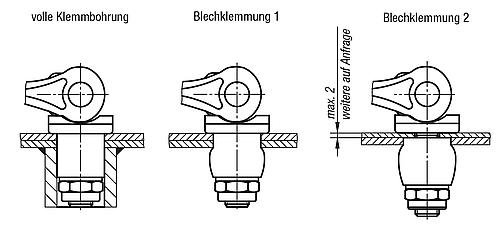

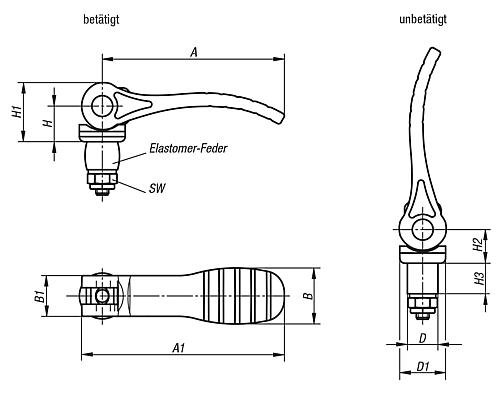

Werkstoff: Griffhebel und Druckscheibe aus glasfaserverstärktem Kunststoff PA 66. Achsbolzen Edelstahl 1.4305. Stiftschraube und Scheibe Stahl, Festigkeitsklasse 5.8. Elastomerfeder PUR. Ausführung: Griffhebel und Druckscheibe schwarz. Achsbolzen blank. Stiftschraube und Scheibe blau passiviert. Sechskantmutter mit Klemmteil und Druckscheibe blau passiviert. Bestellbeispiel: K0118.121112X12 Hinweis: Durch Betätigen des Griffehebels wird die Elastomerfeder gequetscht, d.h. sie expandiert und formt sich an das umschließende Bauteil an. Über die Sechskantmutter mit Klemmteil kann die Expansion der Elastomerfeder eingestellt und somit die Haltekraft vorgegeben werden. Gleichzeitig bewirkt das Klemmteil der Sechskantmutter, dass sich nach dem Lösen der Spannstelle, der voreingestellte Wert erhalten bleibt. Anwendung: Die angegebenen Haltekräfte sind nicht für Dauerbelastungen geeignet. Gerne liefern wir Testmuster, damit Sie Ihre Anwendung erproben können.
- Marke:
- Kipp
- SW:
- 13
- A1=Grifflänge:
- 110
- Ursprungs-Region:
- 08
- Ursprungs-Land:
- DE
- Farbe Grundkörper:
- schwarz
- Material Komponente:
- Edelstahl
- Material Grundkörper:
- Polyamid
- Benennung:
- Exzenterhebel
- Ausführung 1:
- Elastomerverschluss
- H1=Höhe:
- 27,8
- B=Breite:
- 33
- Haltekraft ca. N Blechklemmung (keine Dauerlast):
- 60
- Haltekraft ca. N Klemmbohrung (keine Dauerlast):
- 350
- Größe:
- 2
- Produkttyp:
- Exzenterhebel
- Herstellerbezeichnung:
- Heinrich Kipp Werk
- Alternative Produktnummer:
- Var4059245196821
- Herstellerinformation:
- Heinrich Kipp Werk GmbH & Co. KG, Heubergstr. 2, 72172 Sulz, DE, +4974547930, verkauf@kipp.com, +4974547930, verkauf@kipp.com
