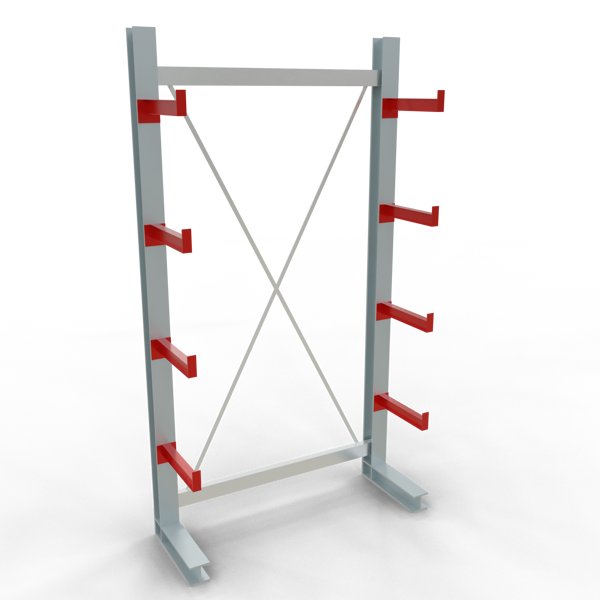

K3000 für mittelschwere Güter

Produktmerkmale

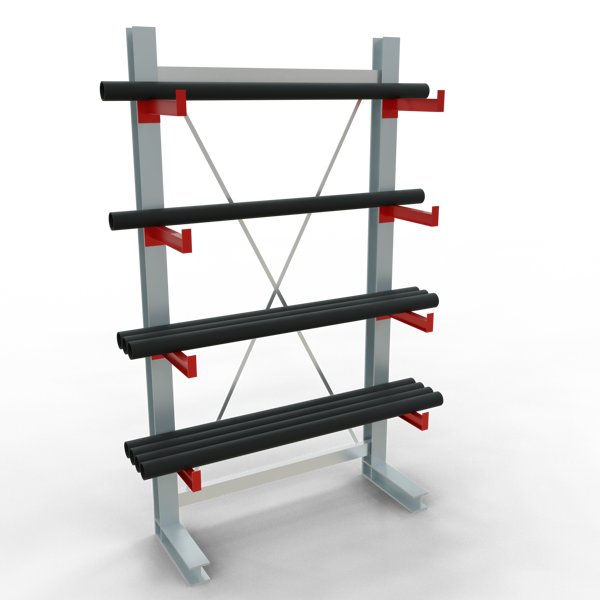

• zur stehenden, liegenden oder hängenden Aufbewahrung von Rohren, Profilen und anderen sperrigen Materialien

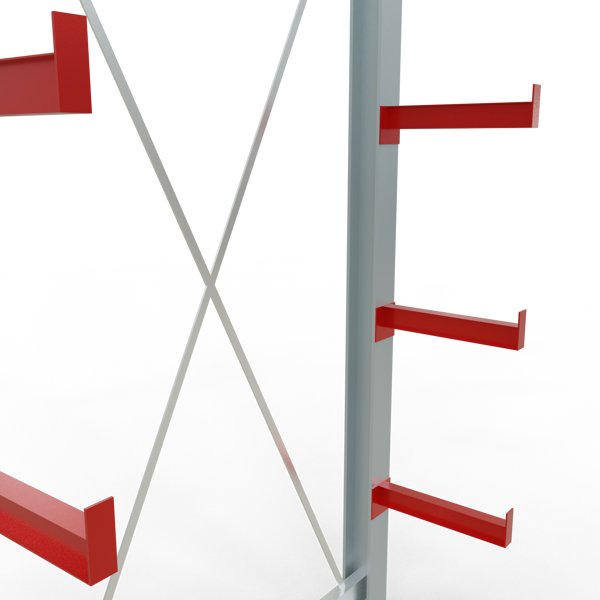

• Kragarme im Raster von 100 mm in der Höhe verstellbar

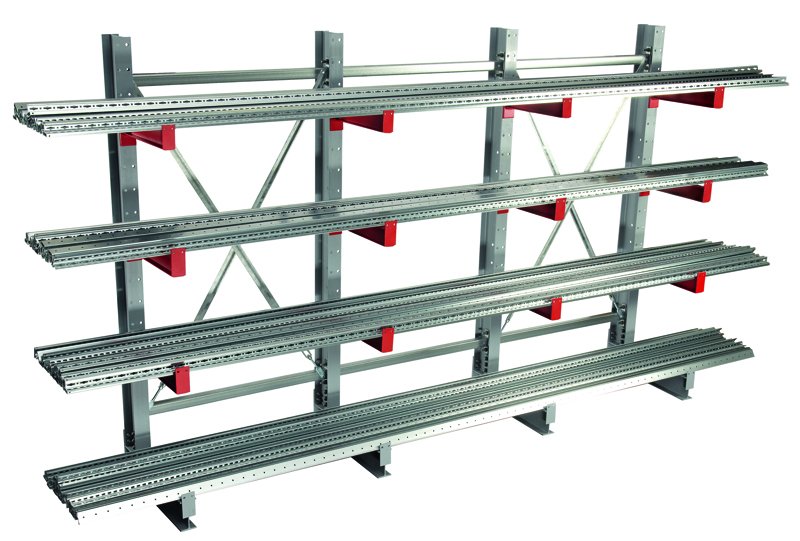

• beliebig lange Regalzeilen, ein- oder doppelseitig nutzbar

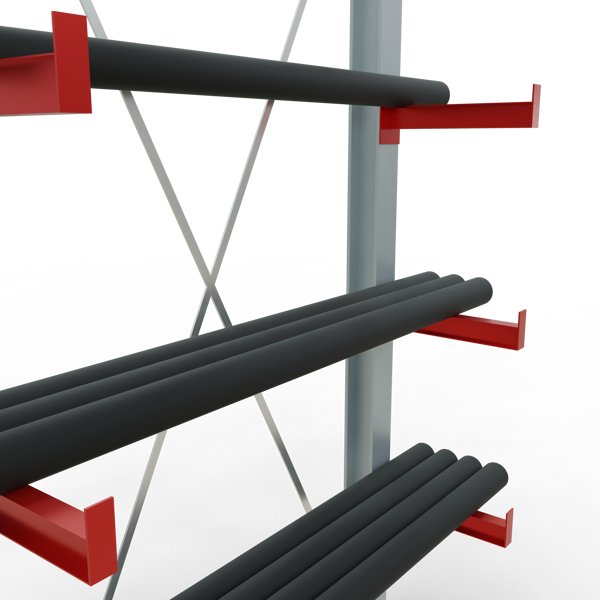

• Abrollsicherung zur sicheren Lagerung wahlweise angeschweißt oder gesteckt
• Sondermaße und höhere Belastungen auf Anfrage
• optimierte Belastungswerte durch Verschrauben von Fuß und Ständer
• Lieferung der Kragarmständer unmontiert
Beschreibung

Mit den Kragarmregalen K 3000 von SCHULTE lagern Sie sperrige Materialien ganz nach ihren Anforderungen. Diese Kragarmregale sind mit Ständerprofilen von IPE 120 bis IPE 160 erhältlich. Durch die individuelle Anpassung der Kragarmregale K 3000 erhalten Sie eine Lagerlösung, die Ihrem Lagergut und Ihren räumlichen Gegebenheiten exakt entspricht.
• kundenspezifische Fertigung für eine optimale Anpassung an das Lagergut und die räumlichen Gegebenheiten
• hohe Flexibilität bei der Bestückung
Notwendige Faktoren für die Planung:
Armlast bzw. Ebenenlast (ohne Fußebene)
Ständerlast, errechnet über die Anzahl der Lagerebenen (ohne Fußebene)
Achsabstand anhand des Lagergutes Die ersten 5 Felder müssen mit 2 Kreuzstreben ausgestattet werden, danach das 6. Feld, anschließend jedes weitere 5. Feld.
Zur Gewährleistung der Standsicherheit von Kragarmregalen ist eine Bodenverdübelung erforderlich. Pro Ständer sind im Lieferumfang enthalten:• 2 Schwerlastanker• 1 Unterlegplatte 2 mm• 1 Unterlegplatte 3 mm
Der seitliche Überstand des Lagergutes darf max. das halbe Achsmaß betragen.
Ständerhöhen:
IPE 120 = - 10 mm
IPE 140 = + 10 mm
IPE 160 = + 40 mm
