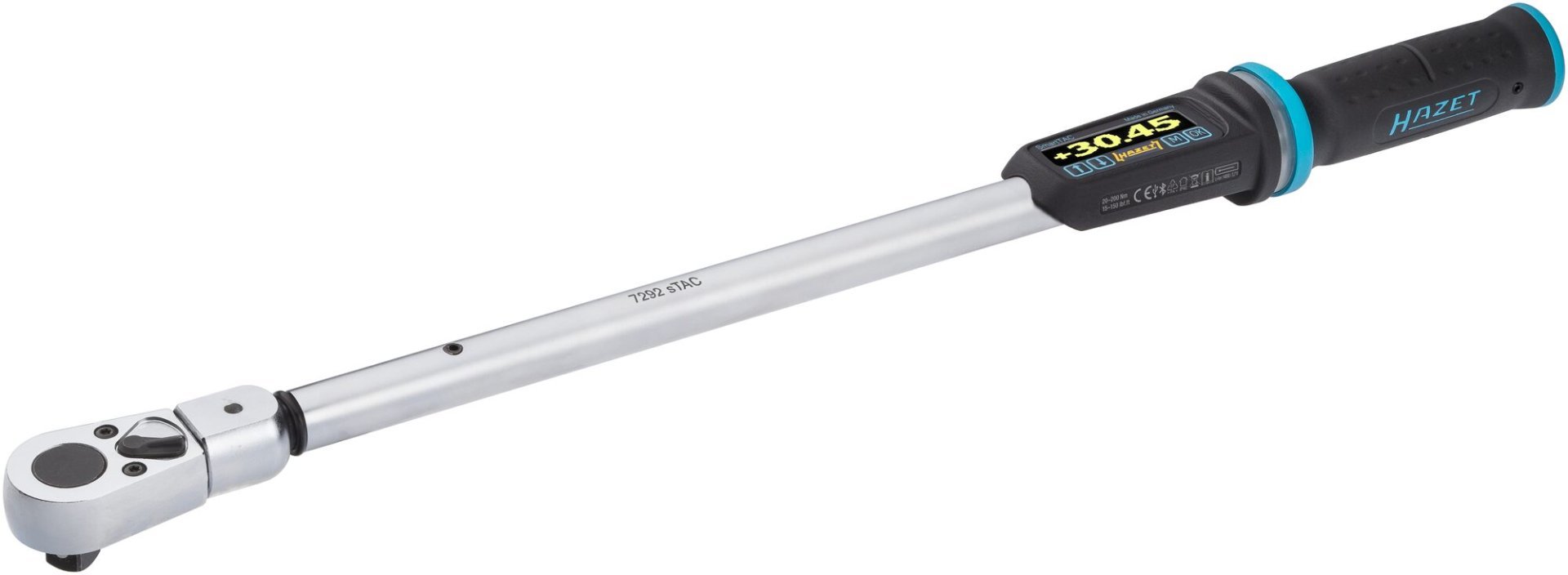

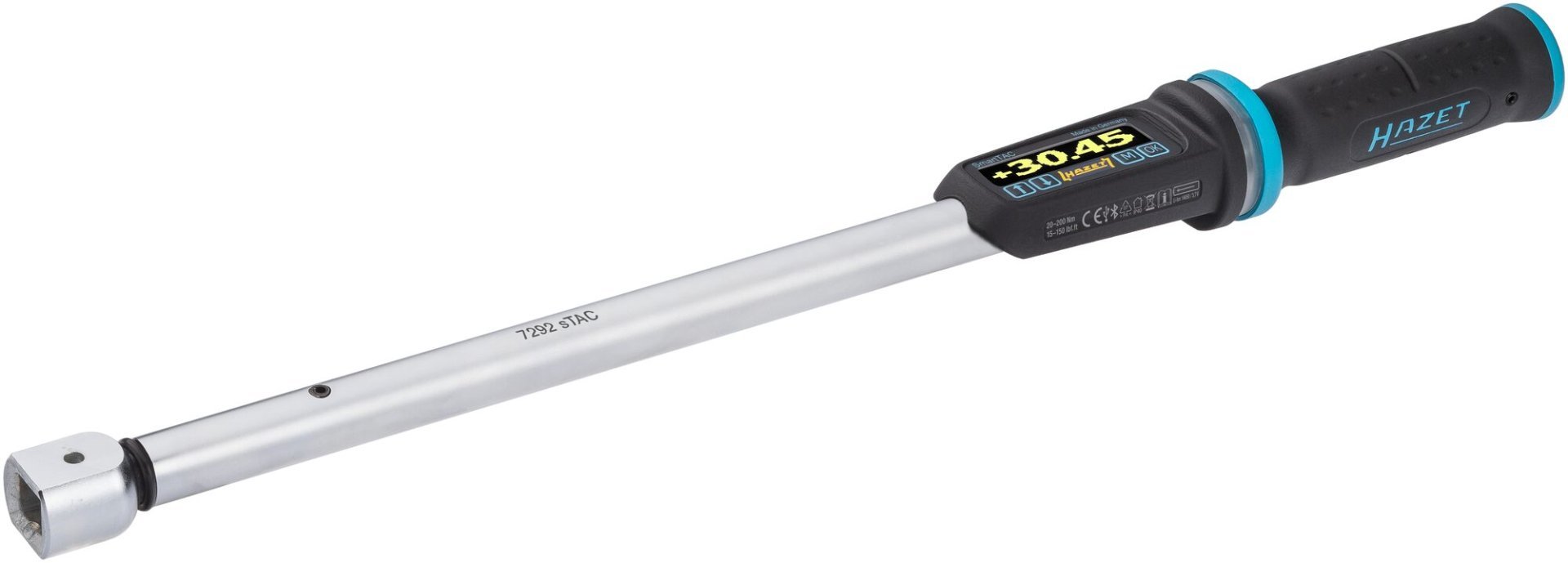

HAZET Elektronischer Drehmoment- / Drehwinkelschlüssel 7292-2STACCAL ∙ Drehmomentbereich min-max: 20 – 200 Nm ∙ lbf min-max: 15 – 150 lbf.ft ∙ Genauigkeit: 1% ∙ 14 x 18 mm Einsteck-Vierkant hohl, 1/2 Zoll (12,5 mm) Vierkant massiv ∙ Länge: 520 mm
Anwendung:
Hochpräzise Verschraubungen mit Drehmoment- / Drehwinkel bei denen eine hohe Genauigkeit oder Dokumentationspflicht besteht, z. B. Motorenbauteilen insbesondere Zylinderkopfschrauben, Maschinenbau mit erhöhten Anforderungen (u. a. Robotertechnik etc.)
Hochpräzise Verschraubungen mit Drehmoment- / Drehwinkel bei denen eine hohe Genauigkeit oder Dokumentationspflicht besteht, z. B. Motorenbauteilen insbesondere Zylinderkopfschrauben, Maschinenbau mit erhöhten Anforderungen (u. a. Robotertechnik etc.)
- Smart-Technologie – Ready for Industry 4.0
- Drehmomentschlüssel inklusive DAkkS-Kalibrierschein
- Inklusive Einsteck-Umschaltknarre 6404-1 Außenvierkant 1⁄2″ (12,5 mm)
- Länge mit / ohne Einsteckwerkzeug: 578,5 mm / 520 mm
- HAZET Smart Technologie bestehend aus SmartTAC-App und Bluetooth 4.1 Low Energy-Schnittstelle (Produktgruppe 7000-2 sTAC kann nationalen Zulassungsbeschränkungen unterliegen). Problemloser Live-Datenaustausch zur Anzeige des Schraubverlaufes auf mobilen Endgeräten, wie Smartphone (Smartwatch) und Tablet-PC. USB-C-Schnittstelle zur Programmierung der Drehmoment- Drehwinkelschlüssel und Dokumentation der Schraubdaten über Laptop und PC mit Software SmartTAC-Tool 7910-sTAC.
Alle sTAC-Drehmoment-Drehwinkelschlüssel können auch autark, ohne SmartTAC App benutzt werden - Einzigartiges ergonomisches, auf den Anwender ausgerichtetes, HAZET Design des gesamten Werkzeuges für den professionellen Einsatz
- Durch die Reduzierung der Baugröße sowie der Integration der Platine in das Hauptrohr sind Abmessungen entstanden, die kleine Drehmoment- / Drehwinkelschlüssel ab 1 Nm ermöglichen
- Schutzklasse IP 40
Display und Folientastatur spritzwassergeschützt - USB-C Buchse zum Laden des Akkus direkt im Werkzeug
- Inklusive handelsüblichem, wechselbaren Li-Ion-Akku, Typ 14650 / 3,7 Volt, direkt am Werkzeug über USB-C Stecker aufladbar
- Inklusive 1 Meter USB 3.1 / A-C-Kabel
Funktionen: 7000 sTAC
- Großes, kontrastreich leuchtendes, gut ablesbares OLED-Display, dimmbar und 180° drehbar
- Messwert-Anzeige in 13 mm Schriftgröße inklusive einer i.O. / n.i.O. Schraubfall-Bewertung
- Anzeigeabweichung Drehmoment rechts und links: ab ± 1 % / ± 1 Digit
- Anzeigeabweichung Drehwinkel rechts und links: ± 1 % / ± 1°
- Drehwinkelbereich addierend: 0 bis 999°
- Drehmoment-Genauigkeit für i.O.-Anzeige (grün): Einstellbar ± 1 bis 10 %
- Drehwinkelgenauigkeit für i.O.-Anzeige (grün): Einstellbar 1 bis 90°
- Einstellbare Drehmoment-Einheiten: Nm, lbf ft, lbf in oder kgf m
- Wirklänge für andere Einsteckwerkzeuge einstellbar / programmierbar 0 bis 250 mm
(Voraussetzung für korrekte Drehmoment- / Drehwinkelmessungen) - Vierfach Signalisierung des Schraubverlaufs durch Akustik-Signal (Summer), Vibration, mitlaufende Ziffernanzeige und rundum, aus jeder Lage, sichtbarer 360° LED-Anzeige mit „Ampelfunktion“
- Schwellwert, Vorwarnstufe: Einstellbar 50 bis 99 %
- Einstellbare Signalisierung, Ein / Aus Akustik-Signal (Buzzer) und Vibration
- Resetfunktion, Rückstellung auf Werkseinstellung
- Stand-by-Zeit: Einstellbar 1 bis 10 Minuten
- Batterie- und Speicheranzeige
- Speicherplatz inklusive Datum und Uhrzeit: Bis zu 3000 Messungen
- Programmiermöglichkeit von Parametersätzen und Ablaufplänen: 25 und 25
- 2 Kontrollfunktionen: Programmierbare Drehmoment-Kontrolle bei Winkelanzug und Winkelkontrolle bei Drehmoment-Anzug
- Menü Sperrfunktion vor unbefugter Verstellung mit selbst wählbarem vierstelligen Code
- Anzeige der Softwareversion mit Seriennummer, Kalibrierdatum und Serviceanzeige / Nutzungszähler
- Menüsprachen: Deutsch, Englisch, Französisch, Italienisch, Chinesisch
- Programmier- und Auswertesoftware für Laptop und PC 7910-sTAC (kostenpflichtig)
- SmartTAC-App für Android und Apple iOS Endgeräte für Baureihe 7000-2 sTAC (kostenloser Download)
- Die SmartTAC-Drehmoment- / Drehwinkelschlüssel der Baureihe 7000-2 sTAC mit Bluetooth-Schnittstelle haben eine gültige Funkzulassung in allen EU-Ländern, in der Schweiz, in Norwegen, in China, in Indien, in Südkorea, in Mexiko und in der Türkei und dürfen dort verkauft werden
Weitere Länder auf Anfrage - Für Länder ohne Funkzulassung bieten wir die SmartTAC-Drehmoment- / Drehwinkelschlüssel der Baureihe 7000-5 sTAC ohne Bluetooth-Schnittstelle an. Diese können über einen USB Anschluss an Laptop und PC angeschlossen und mit der optionalen Programmier- und Auswertesoftware verbunden werden. Die Nutzung der SmartTAC-App für mobile Endgeräte ist aufgrund der fehlenden Bluetooth-Schnittstelle nicht möglich
- Bluetooth-Funktion
- Geprüft nach DIN EN ISO 6789-2:2017, VDI / VDE 2648, Blatt 2
- Made in Germany
- Abtrieb: 14 x 18 mm Einsteck-Vierkant hohl, 1/2 Zoll (12,5 mm) Vierkant massiv
- Maße: 520 mm
- Netto-Gewicht (kg): 1.1 kg
- Für Handbetätigung
- Drehmomentbereich min-max: 20 – 200 Nm
- lbf min-max: 15 – 150 lbf.ft
- Genauigkeit: 1 %
- Wirklänge des Drehmoment-Schlüssels min.-max. l1 mm: 464.00 – Nm
- Betätigungskraft min.-max. kg: 4.1 – 40.7 kg
- Anzahl Zähne: 32 (Betätigungswinkel 11.25°)
- Stichmaß des Justierwerkzeugs l2: 38.5 mm
DAkkS-Kalibrierschein für den professionellen Anwender, insbesondere für:
- Luftfahrt-Industrie
- Automobil-Industrie
- Neue-Energien, Windkrafträder, Offshore-Parks
- Petrochemische Industrie (Öl/Gas)
Dokumentierte Rückführbarkeit gewährleistet lückenlose Nachweisbarkeit
- Marke:
- HAZET
- EAN:
- 4000896220397
- Maße:
- 520 mm
- Norm:
- Geprüft nach DIN EN ISO 6789-2:2017, VDI / VDE 2648, Blatt 2
- Abtrieb:
- 14 x 18 mm Einsteck-Vierkant hohl, 1/2 Zoll (12,5 mm) Vierkant massiv
- Verwendung:
- 6414, 6420D, 6606D-16, 6606D-17, 6606D-18, 6606D-19, 6606D-21, 6450D-13, 6450D-14, 6450D-15, 6450D-16, 6450D-17, 6450D-18, 6450D-19, 6450D-21, 6450D-22, 6450D-24, 6450D-27, 6450D-30, 6450D-32, 6450D-34, 6450D-36, 6450D-38, 6450D-41, 6630D-13, 6630D-14, 6630D-15, 6630D-16, 6630D-17, 6630D-18, 6630D-19, 6630D-21, 6630D-22, 6630D-24, 6630D-27, 6630D-30, 6630D-32, 6630D-34, 6630D-36, 6630D-41, 6404, 6406, 6404-1, 6404-1S, 6602-1, 6604-1, 6430D, 6450D/7
- Produktgruppe:
- 7000STAC
- Produktempfehlung:
- 6392-320, 5121-2CLT, 6403-1, 197-3, 2157-1, 195-1, 2240N/51
- Batterien/Akkus zum Betrieb erforderlich:
- true
- Branche:
- Industrie, Pkw, Agrar, Luftfahrt, Maritim
- Kapitel/Kernkompetenz:
- HAZET 3 Drehmomentwerkzeuge
- Zubehör:
- 7910-STAC
- Anzahl Batterien/Akkus:
- 1
- Batterie-/Akkubezeichnung:
- 3,7 V-Lithium-Ionen-Akku, Typ 14650, wechselbar
- Wirklänge des Drehmoment-Schlüssels min.-max. l1 mm:
- 464.00 –
- Bluetooth Schnittstelle:
- true
- Länge:
- 520 mm
- Netto-Gewicht (kg):
- 1,1 kg
- Genauigkeit:
- 1 %
- Anzahl Zähne:
- 32 Zähne
- Betätigungswinkel:
- 11,25 °
- Anzugsmoment maximal [Nm]:
- 200 Nm
- Anzugsmoment minimal [Nm]:
- 20 Nm
- Betätigungskraft min. kg:
- 4,1 kg
- Betätigungskraft max. kg:
- 40,7 kg
- Umrechnung Nm in lbf.ft (min):
- 14,75 lbf.ft
- Umrechnung Nm in lbf.ft (max):
- 147,51 lbf.ft
- Wirklänge des Drehmoment-Schlüssels min. l1 mm:
- 464 mm
- Anzugsmoment maximal [lbf.ft]:
- 150 lbf.ft
- Anzugsmoment minimal [lbf.ft]:
- 15 lbf.ft
- Umrechnung lbf.ft in Nm (min):
- 20,34 Nm
- Umrechnung lbf.ft in Nm (max):
- 203,37 Nm
- hz-class Hauptklasse:
- 300040 Drehmomentschlüssel
- hz-class Unterklassen:
- 300080 Einsteckwerkzeug, 210160 Betätigungswerkzeug (Steckschlüssel)
- Bezeichnung Produktgruppe:
- SYSTEM 7000 sTAC Elektronische Drehmoment- / Drehwinkelschlüssel ∙ Mit Einsteckvierkant und Umschaltknarre ∙ Genauigkeit ± 1 % / ± 1 Digit
- Herstellerbezeichnung:
- 7000STAC
- Alternative Produktnummer:
- 7292-2STACCAL
- Herstellerinformation:
- HAZET-WERK Hermann Zerver GmbH & Co. KG, Güldenwerther Bahnhofstr. 25-29, 42857 Remscheid, DE, +4921917920, info@hazet.de, +4921917920, info@hazet.de
