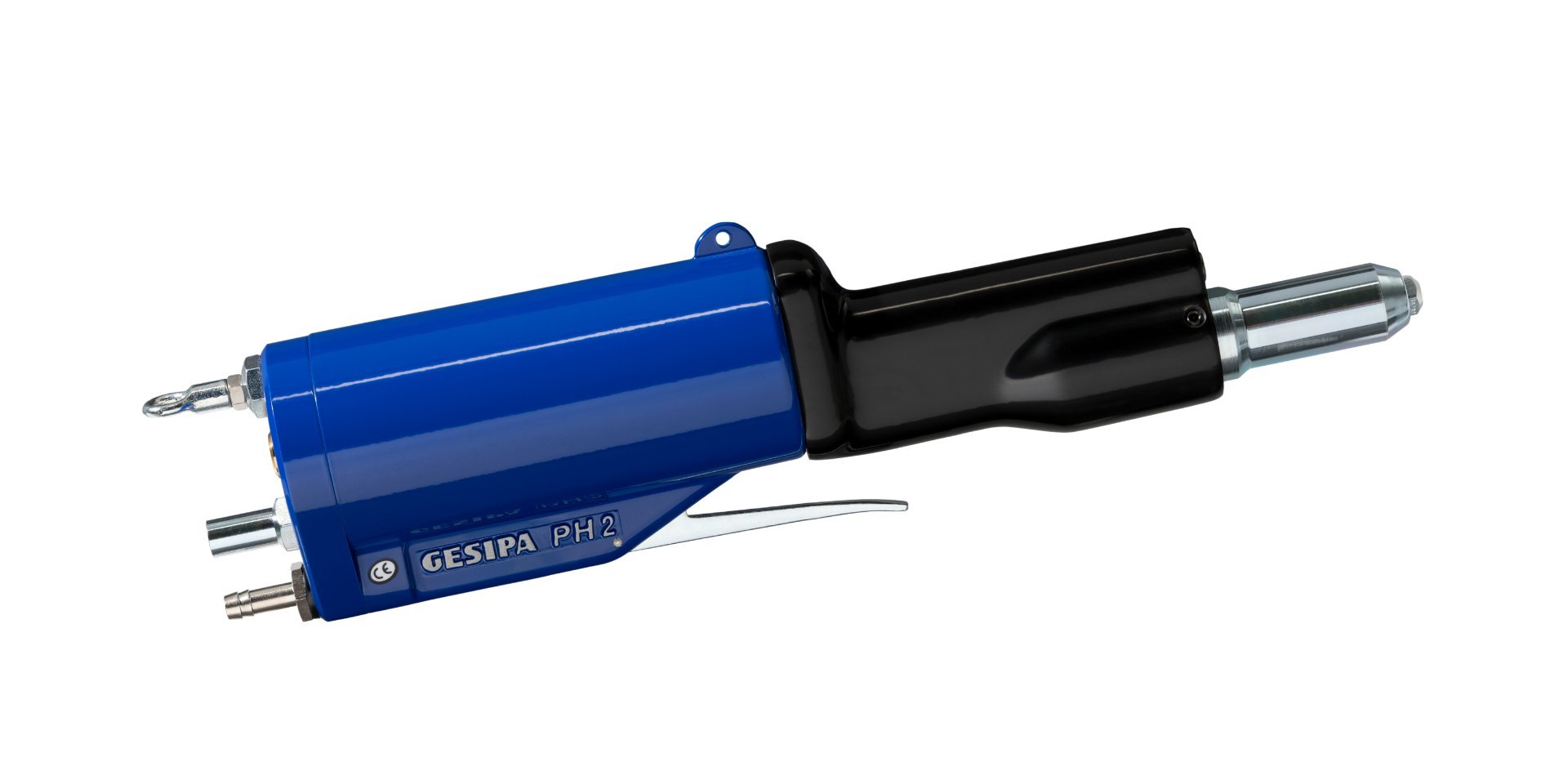

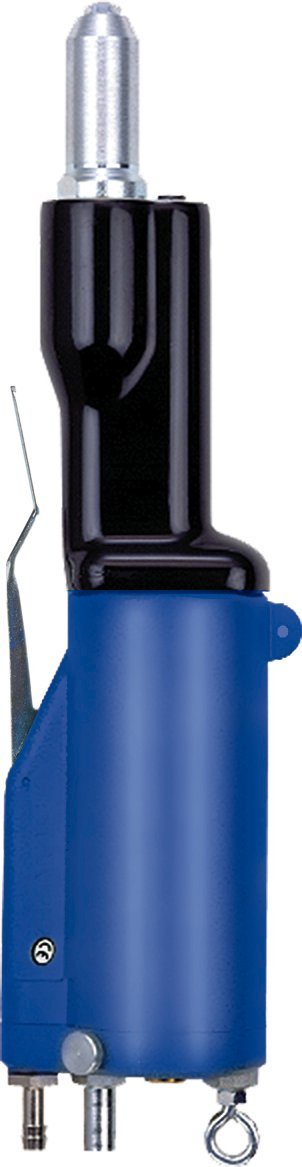

Gesipa PH-Axial

PH AXIAL - Pneumatisch-hydraulisches Blindniet-Setzgerät Vorteile

- Pneumatik-Zylinder und Hydraulik-Kopf mit Greif-Mechanismus axial hintereinander angeordnet: einfache und komfortable Handhabung bei vertikalem Einsatz in Tisch-Montageplätzen

- Integriertes Blindniet-Ansaug- und Nietdorn-Auswurfsystem: kein Nachrüsten erforderlich und sichere Abführung der abgerissenen Nietdorne über einen Schlauch in einen zentralen Behälter

- Hydraulik-Kopf aus Aluminium mit verschleißfester Zylinderfläche

- Pneumatik-Zylinder aus Aluminium-Druckguss

- Arbeitskolben aus gehärtetem und hart verchromtem Stahl machen das Gerät leichtgängig und verschleißfest

- Kompaktdichtungen sind verschleißfest mit großer Abstreifwirkung; hohe Standzeit

- Schnell-Entlüftungssystem: schneller Rücklauf; hohe Arbeitsfolge

- Geräuscharme Pneumatikschaltung

- Einfacher, störungsarmer Ventilaufbau Arbeitsbereich

Setzt Blindniete von 4 bis 5 mm Ø Stahl sowie 2,4 mm bis 3,2 mm Ø mit kleiner Futtereinheit Technische Daten

Gewicht: 1,8 kg

Betriebsdruck: 5 - 7 bar

Schlauchanschluss: 6 mm Ø (1/4’’)

Luftverbrauch: 1,2-1,8 ltr. pro Niet (0,3 ltr. kompr. Luft)

Setzkraft: 8.800 N bei 6 bar

Gerätehub: 15 mm Lieferumfang

Mundstücke: 16/24, 16/27, 16/29 und 16/32.

Druckbuchse mit Reduzierrohr – für 4 mm Ø Blindniete aus Alu und Kupfer

Abführschlauch mit Anschlussmuffe für abgerissene Nietdorne

Wartungsanleitung mit Ersatzteilliste
